Сварные детали трубопроводов

Высококачественные сварные детали для соединения труб при строительстве трубопроводов различного назначения изготавливаются из углеродистых, низколегированных, нержавеющих сталей следующих марок: 3сп/пс, 20, 09Г2С, 17Г1С, 12Х18Н10Т. Для производства используется листовая сталь ведущих российских заводов.



Детали для соединения труб технологических трубопроводов, трубопроводов пара и горячей воды больших диаметров от 426 мм до 2520 мм имеют толщину стенок от 6 мм до 30 мм. Все детали производятся в строгом соответствии с нормами и стандартами, имеют сертификаты качества и паспорта изделия. Так же имеем возможность поставки деталей сварных, изготовленных по чертежам заказчика.



ООО МК «Багира Металл» поставляет следующую продукцию: отводы секторные сварные, переходы сварные концентрические, переходы сварные эксцентрические, тройники сварные равнопроходные, тройники сварные переходные, заглушки плоские с рёбрами.

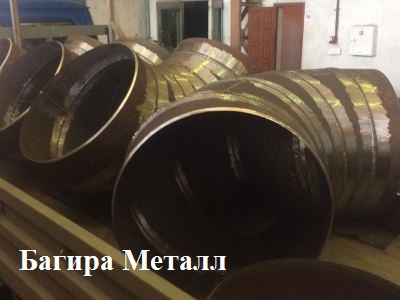

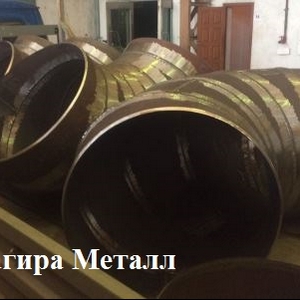

Отводы сварные изготавливаются в соответствии со следующими стандартами:

  • ОСТ 34-10-752-97 (для трубопроводов тепловых электростанций);
  • ОСТ 36-21-77 (для металлургической, пищевой, нефтяной, химической промышленности и др.);
  • СК 2109-92 (для водопроводных сетей);
  • серия 5.903-13 ТС-583 (для тепловых сетей).

Рабочее давление сварных отводов от 0,6 МПа до 2,5 МПа.

Углы поставляемых отводов: 15, 30, 45, 60 и 90 градусов.

Диаметр: от 530 до 1620 мм.

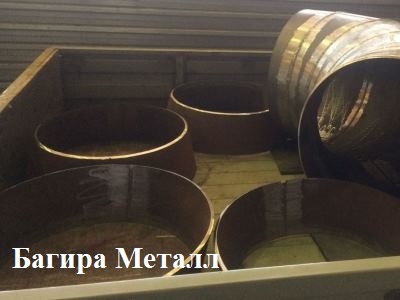

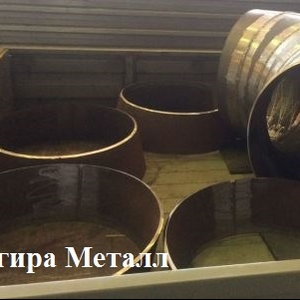

Переходы сварные, стандарты изготовления:

  • ОСТ 34 10.753-97 (для трубопроводов тепловых электростанций);
  • ОСТ 36-22-77 (для металлургической, пищевой, нефтяной, химической промышленности и др.);
  • ОСТ 34-42-665-84 (для атомных электростанций);
  • серия 5.903-13 ТС-585 и ТС 586 (для тепловых сетей);
  • СК 2109-92 (для водопроводных сетей).

Сварные переходы бывают двух видов: концентрические и эксцентрические. Концентрические переходы, имеющие форму усеченного конуса, применяются преимущественно в вертикальных трубопроводах, а эксцентрические переходы – в горизонтальных.

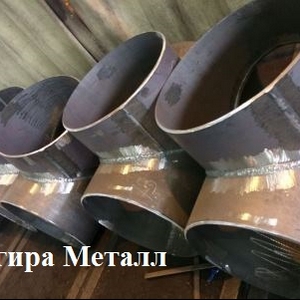

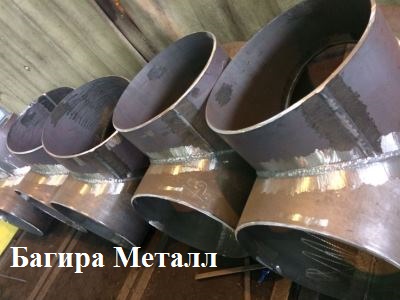

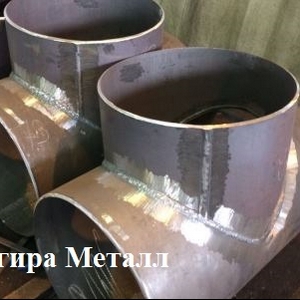

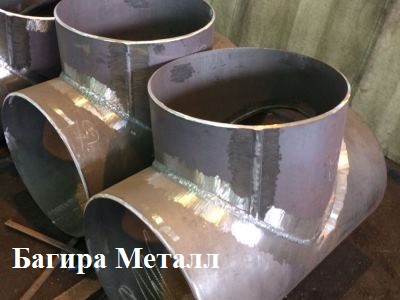

Тройники сварные изготавливливаем в соответствии со стандартами:

  • ОСТ 34.10-764 (тройники переходные);
  • ОСТ 34.10-765 (тройники переходные с накладкой);
  • ОСТ 34.10-762 (тройники равнопроходные);
  • ОСТ 34.10-763 (тройники равнопроходные с накладкой);
  • СК 2109-92 (для водопроводных сетей);
  • серия 5.903-13 (для тепловых сетей).

Сварные тройники предназначены для разделения основного потока транспортируемой среды на два дополнительных ответвления, которые могут отличаться по размеру диаметра. У равнопроходных тройников все три патрубка имеют одинаковый размер. Тройники изготавливаются с рабочим давлением от 0,6 МПа до 2,5 МПа.

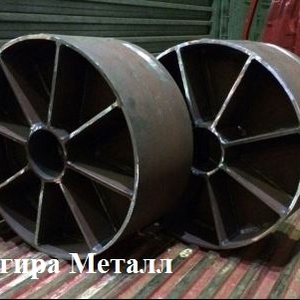

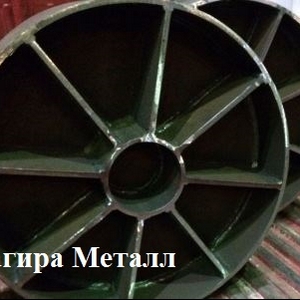

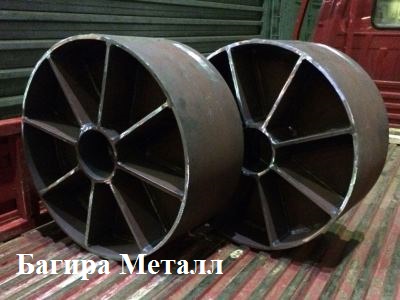

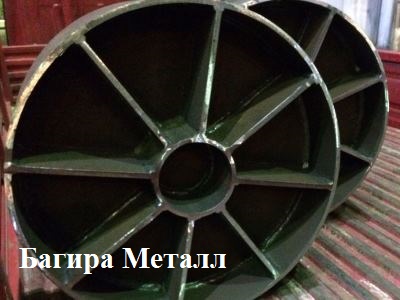

Заглушки плоские приварные с ребрами жесткости изготавливаются из углеродистой и низколегированной сталей в соответствии с:

  • ОСТ 34 10.759-97 (для трубопроводов ТЭС);
  • ТС-596.000 СБ (для тепловых сетей);
  • СК 2109-92 (для водопроводных сетей).

Плоские заглушки с ребрами, предназначенные для трубопроводов больших (свыше 300 мм) диаметров, способны выдерживать повышенное давление внутренней среды за счет специальных рёбер, которые увеличивают жесткость данной детали. Пример условного обозначения заглушки для трубопровода Dу 500 мм, на условное давление Ру 1,6 МПа: Заглушка 500-1,6 07 ОСТ 3410-759-97.
